鑄鐵鑲銅圓閘門的詳細信息

產品名稱：鑄鐵鑲銅圓閘門

產品型號：ZMQY

公稱通徑：DN200-2200mm

適用溫度：≤100℃

適用介質：水、清水、污水、海水

公稱壓力：0.1MPa

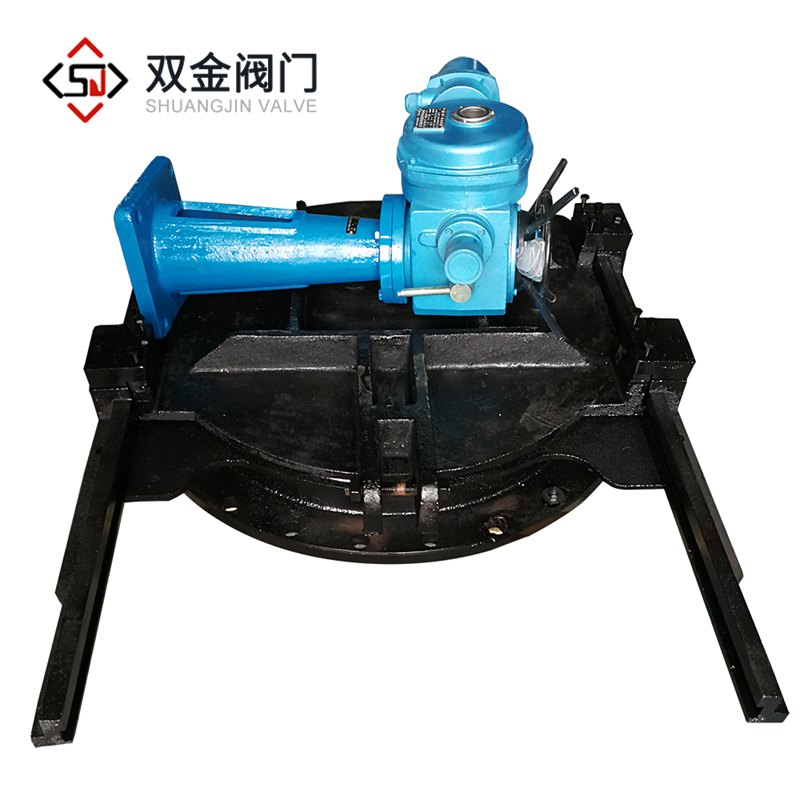

手電兩用鑄鐵鑲銅圓閘門主要由水閘框架，水閘板，衣架，緊閉斜鐵等組成。為了克服容易腐蝕的常規鋼門的缺點，門框和門都由鑄鐵制成，并且門框是上橫梁，下橫梁，左直梁和右直梁。

閘門與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到放水、關水或調節水位的目的。

圓閘門主要技術性能參數：

1.型號與規格：

圓形閘門：明桿式 ZMY DN200～DN2200mm

2.主要性能指標：
a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10
e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。
f）zui大工作水頭：?jiǎn)蜗蚴軌海赫颍?0m 反向：5m 雙向受壓：均為10m
g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。

圓閘門產品用途：

鑄鐵鑲銅閘門主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用。閘門可分為ZMF方形、ZMY圓形、和ZML法蘭圓閘門三類，根據建設部通用標準和美國AWWA標準設計生產。它采用d特的外弧形設計，結構合理、受力均勻，采用優良灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
