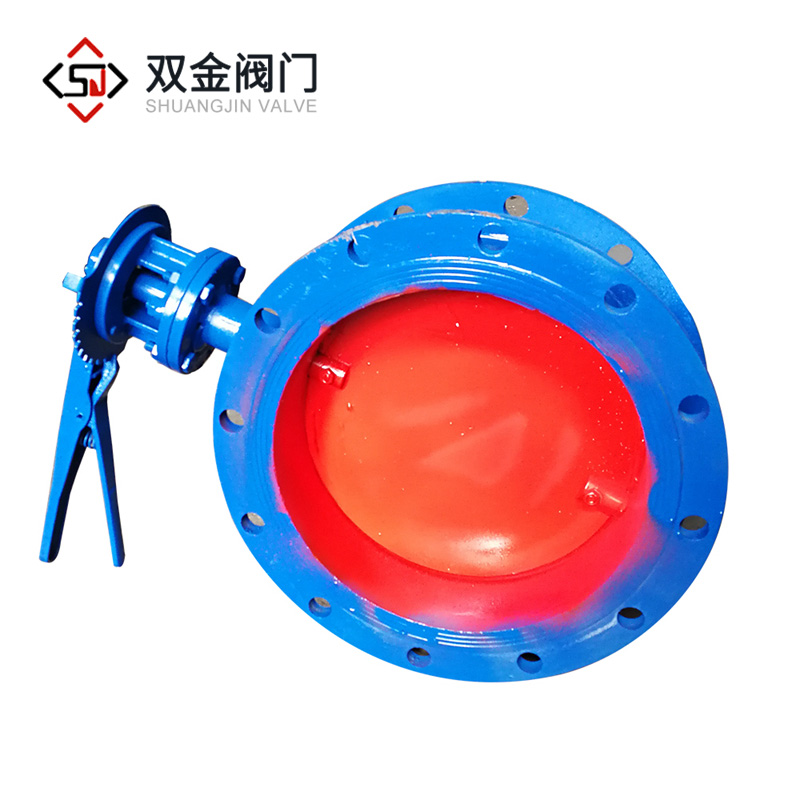

手柄式通風蝶閥的詳細信息：
產品編號：D41W
產品規格：DN100-DN3000mm
公稱壓力：0.1MPa
適用溫度：≤300℃
驅動方式：手動
適用介質：含塵氣體、煙氣、空氣
泄漏率：≤1.5%
本閥主要由閥體、閥桿、蝶板和密封圈組成。閥體呈圓筒形，軸向長度短，內置蝶板。
工作原理：蝶板由閥桿帶動，若轉過90°，便能完成一次啟閉。改變蝶板的偏轉角度，即可控制介質的流量。
使用工況和介質：蝶閥適用于發生爐、煤氣、天然氣、液化石油氣、城市煤氣、冷熱空氣、化工冶煉和發電環保、建筑給排水等工程系統中輸送各種腐蝕性、非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。
功能用途：蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。

手柄式通風蝶閥是一種非密閉型蝶閥,采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，具有結構緊湊、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。廣泛適用于建材、冶金、礦山、電力等生產過程中溫度≤800℃，公稱壓力為0.1Mpa的含塵氣體、通風凈化裝置、煙氣管道等管道上。
