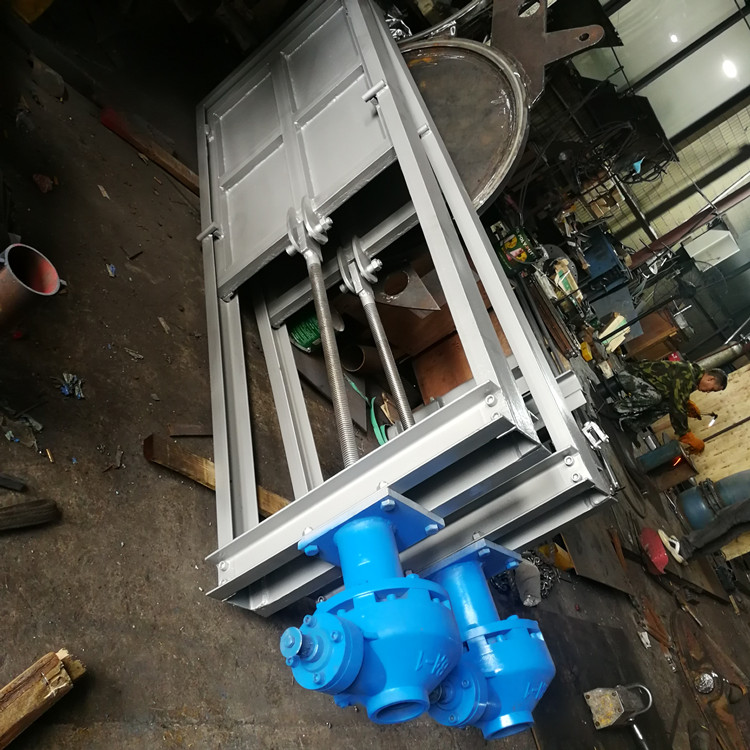

手動不銹鋼渠道閘門廣泛應用于給水排水工程，用以截?cái)嗲纼?nèi)的水流，其工作介質為常溫下的原水，清水，污水。

公稱通徑：300X300-2500X2500mm

適用介質：清水、污水、海水以及酸性介質

環境溫度： -40^。C – 80^。C
PZM手動不銹鋼渠道閘門的主要特點：
1、閘門的過水?dāng)嗝媾c渠道等寬；超寬型可制作成雙吊點啟閉。
2，對渠道深度的適應性強；
3、橡膠密封，止水性能好；
4、不銹鋼制作，防腐性能好；
5、可配手動或手電兩用螺桿式啟閉機，對偏遠無電地區的使用更為方便。

介紹

一． 適用范圍

常用于給水、排水、引水、等水利工程。

二． 形式及結構

1.形式:不銹鋼渠道閘門。

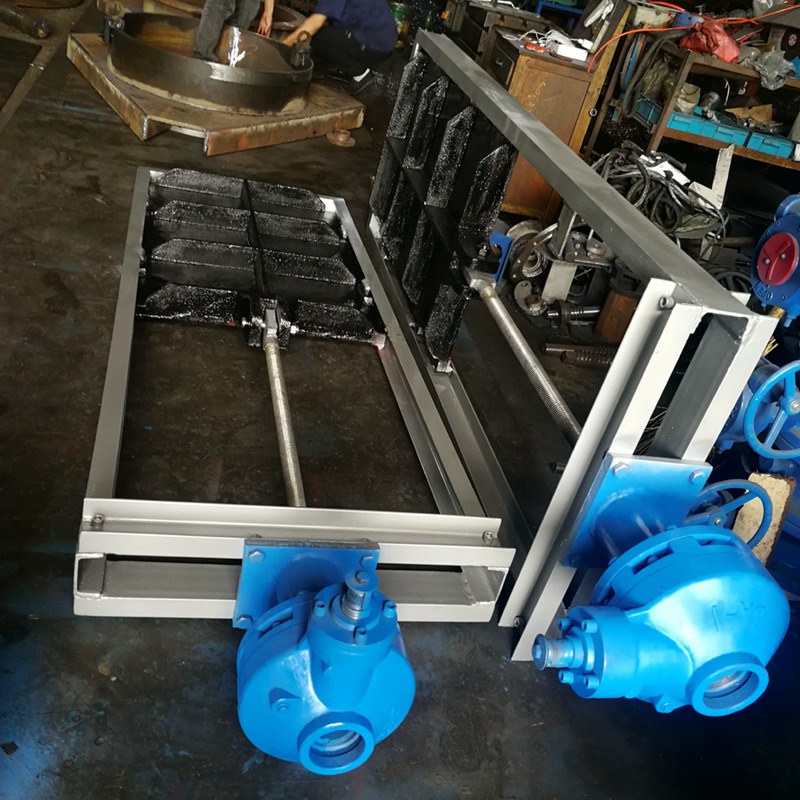

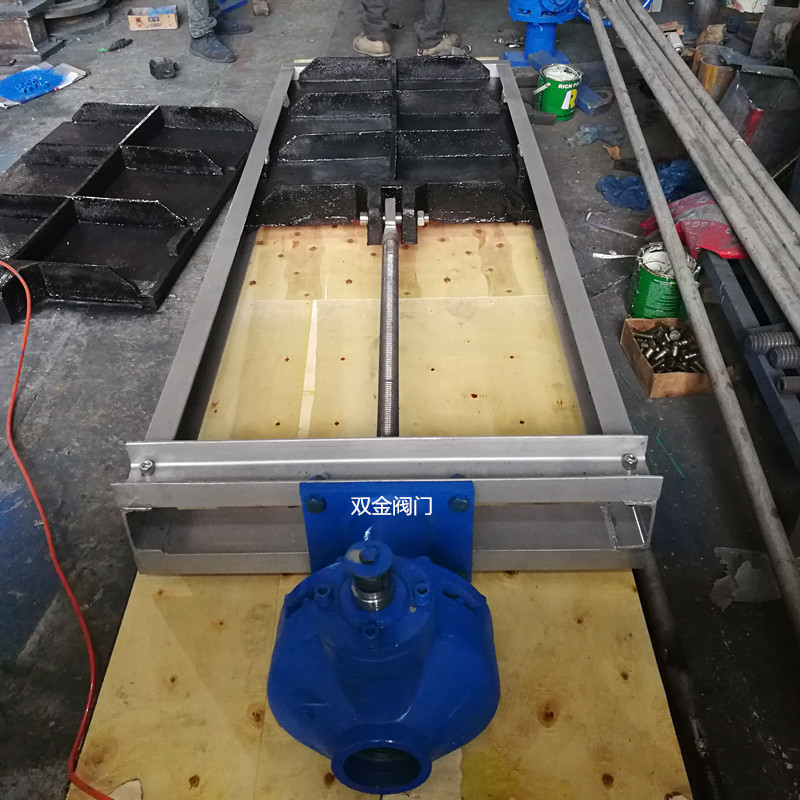

2.結構:本設備主要由閘門（門框、閘板）、密封條、吊塊螺母等部件組成。密封面上鑲有P型橡膠條，保證了密封性和耐久性，

久用磨損后，并可通過楔形壓塊高度來保證正常工作。具有結構合理、封閉性好，安裝、調整、使用、維護方便、性能可靠等特點。

主要技術參數

工作場所： 室外

介質及PH值： 污水（6-9）、污泥（6-9）、排放水（5-8）

安裝形式： 渠裝式

渠道閘門主要零件材料及連接尺寸

四.性能及結構

1．符合《ZBM型》企業標準。

2．閘門結構形式為明桿式、閘門的主要部件（閘板、閘框和導軌）進行酸洗鈍化處理。

3．閘板、閘框按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5 。

4．門槽采用鋼板折彎成“U”字形，有一定的強度和剛度，在使用中不變形；門體為整體結構，在迎水面焊接“井”字形加強筋。

5．導軌按較大工作水頭設計，其拉伸、壓縮和剪切強度安全系數不小于5。

6．密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過程中，不能變形和松動，

螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。

7．密封座止水橡膠采用優良橡膠，密封條厚不小于4mm。

8. 在閘板上端設有吊耳與閘板連接，吊耳的受力點靠近閘板中心線，在zui大水頭啟閉時，其拉伸壓縮和剪切強度的安全系數不小于5。

9．閘桿的傳動螺紋為梯形螺紋，精度達到7級標準，閘桿按較大工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。

10．閘門在較i大工作水頭時，密封泄漏量正向承壓≤0.72L/min.m ，反向承壓≤1.25L/min.m（密封長度）。

11．閘框密封座與閘板密封座間隙小于0.8mm。

12．閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。

13．在要求的操作條件下，啟閉機手柄設計較大手搖力為15Kg。

14．驅動裝置采用一體化電動啟閉裝置，設有防護罩,其結構形式便于維修檢查,能滿足室外安裝使用的要求。

15.閘桿頂端設有防護罩,并帶有行程控制器,電動裝置上設有上下限位開關和過扭矩保護裝置，并帶有開度指示器，

閘門的開啟程度，帶有文字“開”的箭頭隨開啟程度而旋轉方向。啟閉機帶有離合器及手輪，以供手動操作。

16．電動機為封閉結構、絕緣等級為F級,防護等級IP55，工作時噪聲小于45dB（A）。

17．閘門就地控制設備滿足下列條件并具有下列裝置：

采用雙門結構,內裝指示燈及按鈕等控制元件,外門裝窺視玻璃并鑲密封橡皮圈。

電源：3相5線制， 交流電380V，50Hz

電機保護空氣開關、接觸器、熱繼電器、開閉指示燈、起?？刂瓢粹o等元件。

五.渠道閘門主要零部件材質：

閘槽： 不銹鋼

門體： 不銹鋼

止水橡膠： 橡膠

絲桿： 不銹鋼

啟閉機座： 鑄鐵

緊固件： 不銹鋼

六.防腐

1． 不銹鋼及非金屬材料不涂防腐涂料。

2． 傳動部位接觸面涂防銹油脂保護。

3． 碳鋼部件（傳動部件除外）均進行噴砂除銹質量達Sa2¹/₂級標準。水上部件涂環氧鐵紅防銹漆，外罩面漆。

4． 涂層均勻、光亮完整，沒有粗糙不平，漏漆等現象。漆膜牢固，無剝落、裂紋等缺陷。

七.油漆

1.表面進行噴涂處理。

2.涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。

八．技術標準

1． 本設備材料符合GB標準規定。

2． 所有量度、尺寸、重量均用單位（SI）表示。

3． 我公司已通過ISO9001質量體系認證。

九．測試

1.所有渠道閘門及電動啟閉機在制造與裝配后，以及在制造廠發運前均經過檢查及整機試驗。其中包括材料的檢查與試驗、

制造時的部件與工藝檢查，制造后性能測試及油漆工作的檢查與測試。

2.各項測試工作在我公司進行并由業主代表到場。

3.閘板、閘框及框架取得試棒的化學成份分析驗證其成份。

4.我公司將提供所有螺桿材料試驗證明。

5.校核啟閉機的所有功能，并進行常規試驗。
